겨울철 콘크리트 공사
시멘트는 온도가 낮으면 강도발현이 늦어져 당연히 콘크리트 경화속도도 늦어집니다.
그러나 경화가 늦어진다고 결코 강도가 약한 콘크리트가 되는 것은 아닙니다. 같은 콘크리트를 만들어 양생온도를 여러 가지로 바꾸어 강도발현 시험을 한 결과 4주 정도까지는 온도가 높은 콘크리트의 강도가 높습니다. 그러나 3개월 이상 되면 온도가 낮은 경우일지라도 강도 발현에는 그다지 문제가 없습니다.
이렇게 장기적 강도는 초기의 콘크리트 온도가 낮은 쪽이 오히려 높게 나오는 경향이 있는데 겨울과 같이 기온이 낮을 때는 콘크리트가 경화되기 까지의 시간이 길어지고 경화되고 나서의 강도증진도 약하므로 초기에 콘크리트가 얼 염려가 있습니다.
보통 콘크리트는 -0.5~-2℃이하가 되면 업니다. 콘크리트가 초기에 얼면 경화력을 잃어 강도도 나오지 않으므로 겨울철 공사에서는 콘크리트가 얼지 않도록 해야 합니다. 일반적으로 1일 평균기온 4℃이하가 되는 시간에 타설하는 콘크리트를 한중 콘크리트라 합니다. 콘크리트의 시공에서는 사용하는 물, 모래, 자갈 등의 온도를 높게해서 믹싱하기도 하고 물/시멘트 비를 적게해서 콘크리트의 강도가 될 수 있는한 빨리 발현되도록 하기도 하며, 또 타설한 콘크리트에 전기라든지 그 외의 방법으로 가열, 보온하기도 하여 콘크리트를 얼지 않도록 연구를 하고 있습니다. 단, 시멘트를 가열해서는 안됩니다.
한중 콘크리트란
일 평균기온이 4℃ 이하에서는 콘크리트의 응결 경화 반응이 지연되고 동결 될 우려가 있으므로 콘리트의 온도를 적정하게 유지하여 겨울철에 시공할 수 있도록 한 콘크리트입니다.
콘크리트 재료
01. 시멘트
1) 보통포틀랜드 시멘트 표준으로 사용
2) 경화 빠르고 수화열 높은 조강포틀랜드시멘트, 초조강 PC사용
3) 필요시 알루미나 시멘트 사용
4) 직접가열금지, 될 수 있는 한 냉각되지 않도록 저장
02. 골재
1) 동결, 빙설이 혼입되지 않도록 sheet등으로 피복 저장
2) 골재 가열시 균일하게 하고 과열되지 않도록 한다.
3) 골재 가열법 - 증기가열법, 화기가열법, 증기분사법
03. 물
1) 냉각되지 않게 저장, 필요시 5℃이하 가열
04. 혼화제
1) AE재, AE감수제 사용
① 단위수량이 감소되므로 물의 동결 가능성이 작아진다.
② Entrained Air에 의해 동결융해에 대한 내구성이 증가한다.
2) 경화촉진제
① 칼슘이나 나트륨의 염화물을 사용
② 조기강도증진으로 보호기간 단축과 거푸집 조기활용
콘크리트 배합
1) 물시멘트비 60%이하
2) 단위수량 적게 한다.
3) AE제나 AE감수제 사용을 표준으로 한다.
4) 단위시멘트량 과다나 과소 피한다.
콘크리트 시공
|
기온 |
시 공 방 법 |
|
0~4℃ |
간단한 주의와 보온 |
|
-3~0℃ |
재료(물, 골재)의 가열 + 적절한 보온 |
|
-3℃ 이하 |
재료(물, 골재)의 가열 + 적절한 보온 + 급열 |
01. 재료가열
1) 일평균 기온 4℃이상일 때 - 보통 시공법에 따름
2) 일평균 기온 4℃~0℃일 때 - 타설한 콘크리트 보호
3) 일평균 기온0℃~-3℃일 때 - 물만 또는 물과 골재 가열
4) 일평균 기온 -3℃이하일 때 - 물 및 골재를 가열하여 콘크리트 온도를 올림. 필요시 타설한 콘크리트에 給熱함
02. 타설시 주의사항
1) 타설시 온도는 5℃ ~ 20℃를 유지한다.(부재가 얇을 경우 )
2) 타설지점에서 원하는 온도 얻을수 있도록 Plant강의 위치 및 혼합시 온도를 결정
3) 가열한 재료의 믹서 투입순서는 시멘트가 급결되지 않도록 결정한다.
(가열재료 투입시 골재 → 물 → 온도는 4℃이하 유지 → 시멘트 급결방지)
4) 콘크리트 펌프 사용할 때 관을 예열하고 보온하여 몰탈가 동결된대로 부착되지 않게 한다.

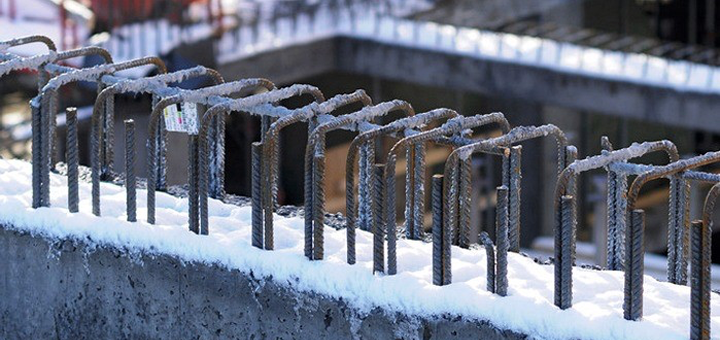

5) 철근, 거푸집 등의 빙설, 1日 콘크리트 표면의 동결, 지반의 동결 등은 증기, 버너, Heater등으로 용해한 후 con'c를 타설한다.
03. 양생
1) 초기 양생은 초기 동해 방지가 목적 가장 중요함
2) 양생시 콘크리트 온도 보온과 급열 통해 10℃를 유지
3) 급열시는 살수를 동시에 하여 콘크리트 건조되지 않게 한다.
4) 양생후 콘크리트 온도 급격히 저하되지 않도록 한다.
5) 가열시 콘크리트 급격히 건조되거나 국부적 가열에 주의
6) 가열양생 - 공간가열, 표면가열, 내부가열
콘크리트 타설 주의
01. 한중 콘크리트 시공시 콘크리트가 동결되지 않고 소요의 품질이 얻어질 때까지 재료, 배합, 비빔, 운반, 타설, 양생, 거푸집, 동바리 등 적적한 조치가 필요하다. (양생 및 거푸집해체시기 결정은 적산온도에 의해 결정)
02. 시공시 다음사항 점검 대책 강구한다.
(1) 초기 동결 않도록 보온조치
(2) 동결융해작용 저항성 증대
(3) 예상하중에 대한 충분한 강도 갖기
(4) 완성된 구조물 최종적으로 필요로 하는 강도, 내구성, 수밀성 가지게 할 것
