LEB시스템 H빔 보강 2층 복합구조적용 여주 250평 건축
대지 위치 : 여주시 강천면 도전리 583번지
지역, 지구 : 계획관리지역
건축물 용도 : 공장
구조 : L.E.B시스템 (조립식경량철골)
마감재 : 준불연EPS판넬 (지붕: 260T / 외벽: 155T / 내벽:100T)
면적 : 826.19㎡(약 250평)
규모 : 1층 - 길이 48.0m x 폭 14.5 m x 처마높이 6.0m
2층 - 길이 10.5m x 폭 14.5 m x 처마높이 3.0m
비고 : LEB시스템 + H형강 복합 시공으로 일부 2층 포함 공사
✨ 복합구조로 실용성과 구조안정성을 높인 여주 공장 신축사례(LEB + H빔 구조)
여주에 위치한 한 현장에서, 약 250평 규모의 공장 신축 공사가 성공적으로 마무리되었습니다.

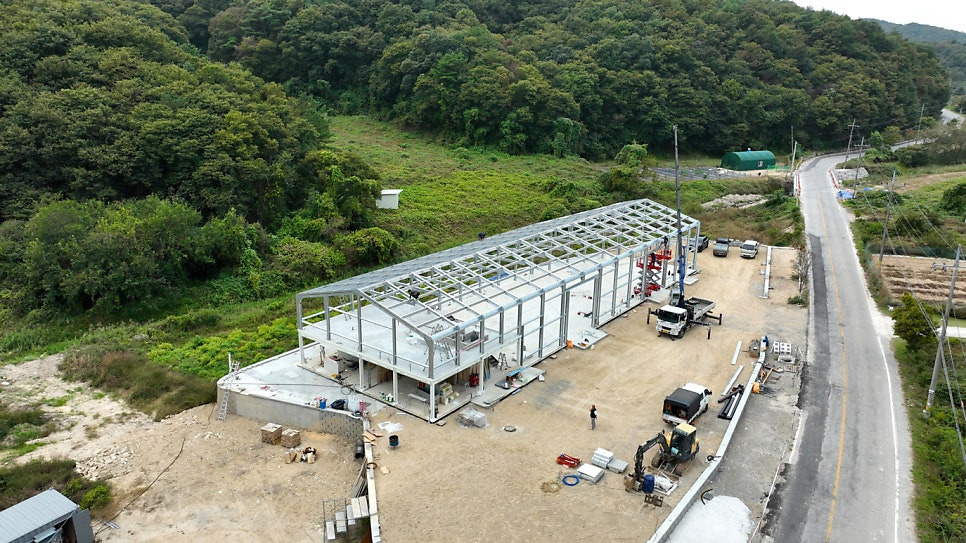

이번 프로젝트는 LEB시스템을 기반으로 하되, 일부는 H빔 보강을 포함한 복합구조로 설계되어 2층 공간까지 활용 가능한 설계가 특징입니다.

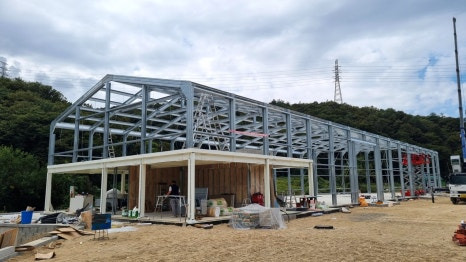

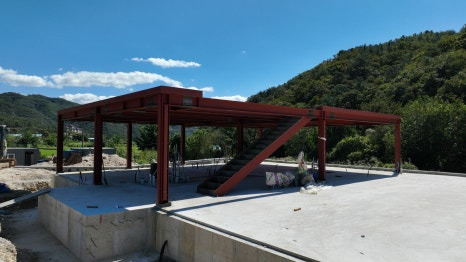

전체 구조는 LEB시스템을 기반으로 하고 있으며, 2층으로 사용하게 될 공간은 1층 기둥을 H빔 보강을 통해 중량 하중을 견딜 수 있도록 설계되었습니다. 이로 인해 경량 구조의 장점을 살리면서도 구조적 안전성을 확보하였습니다.
🔧 LEB + H빔 복합구조
1. LEB시스템의 경량성과 시공성
- LEB는 조립식 경량철골 구조로, 시공 속도가 빠르고 경제적입니다.
- 단일층 구조에 적합하며, 단열이 우수해 공장, 창고 등 다양한 용도에 적용 가능합니다.
2. H빔 보강의 구조적 안정성
- 2층 공간을 구성하거나, 하중이 집중되는 공간은 LEB만으로는 구조적 한계가 생길 수 있습니다.
- 이때 H빔 보강으로 내하중 성능을 보완합니다.
- 덕분에 복층 구조에서도 안정적이고 효율적인 공간 활용이 가능해집니다.
3. 복합 구조의 장점
- 공간 효율성과 비용 절감의 균형
- 구조적으로 안전하면서도 공사기간 단축 가능
- 층간 하중 고려 시 유연한 설계 대응

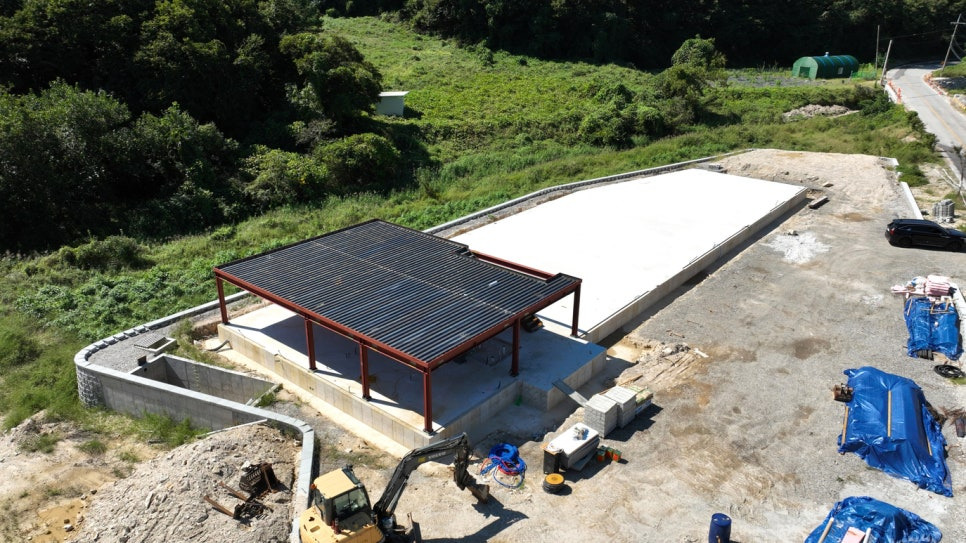

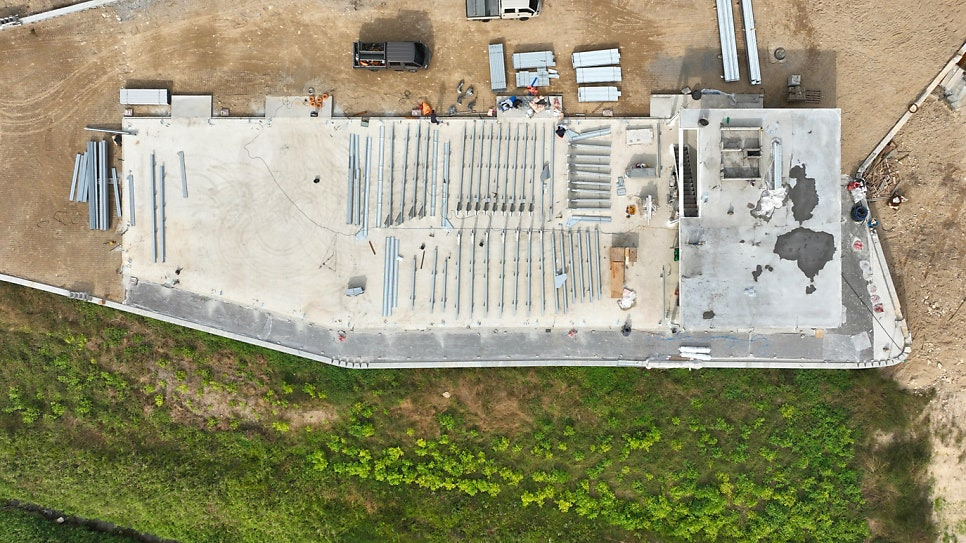

기초 콘크리트 타설을 완료가 된 상태입니다.
중앙에는 규격화된 LEB 시스템용 경량철골 부자재들이 정렬되어 있습니다.
모든 자재들은 공장에서 생산되기 때문에 품질이 일정하게 유지됩니다.
🔺 2층 증축 시 반드시 알아야 할 유의사항
2층을 증축하거나 복층 구조를 계획 중이라면 다음 사항을 반드시 고려해야 합니다.
1. 구조 계산 필수
- 일반 LEB 구조는 2층 하중을 감당하기 어렵습니다.
- 구조설계 시, H빔이나 철근콘크리트 보강이 필요한지 반드시 확인해야 하며, 구조계산서를 통해 검증해야 합니다.
2. 용도 변경과 법규 준수
- 기존 창고 위에 사무실 등을 올리는 경우, 용도변경에 따른 건축법 및 소방법 기준이 적용될 수 있습니다.
- 특히 피난 계획, 창호 설치, 소방설비 기준을 반드시 검토해야 합니다.
3. 소방 관련 대응
- 2층 이상 건축물에는 소방 진입창 설치가 의무화될 수 있습니다.
- 진입창의 위치, 규격, 외부 도로와의 연계 여부 등을 사전에 건축사 및 소방설계 전문가와 협의해야 합니다.
4. 중량 설비 및 마감재 고려
- 2층에 중량이 높은 설비가 들어갈 경우, 기초부터 상부 골조까지 하중 보강이 필요합니다.
- 또한 마감재 역시 가벼운 자재를 우선 선택해야 구조에 무리가 없습니다.
🟥 외벽 판넬 시공

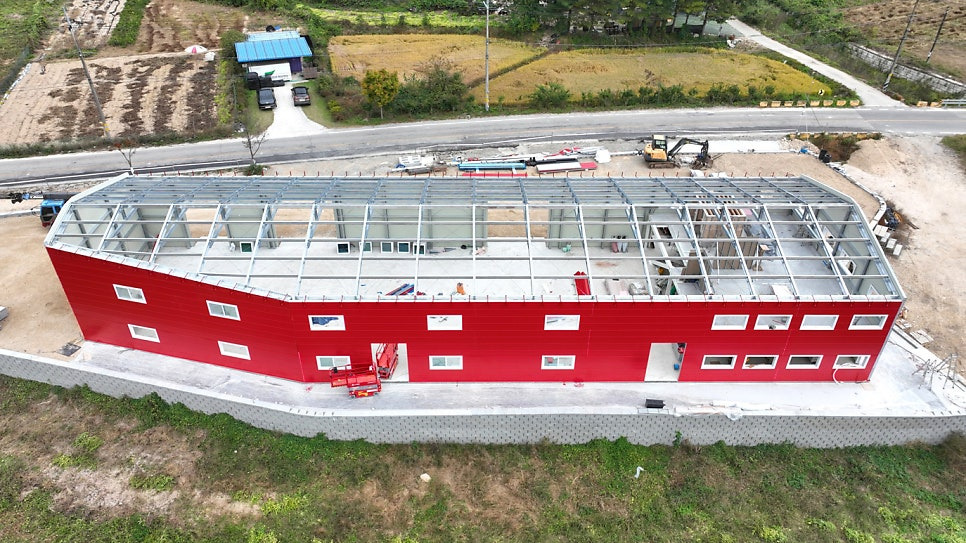

외벽 판넬 시공이 진행되고 있는 시점입니다.
레드 컬러 판넬 외장 마감
외벽 전체가 선명한 빨간색 EPS 판넬로 시공되어 강한 시인성과 디자인 포인트를 더합니다.
주변 자연환경과 대비되어, 시각적으로 명확한 구분을 주는 한편, 기업 이미지 차별화에도 긍정적인 영향을 줄 수 있을 것입니다.
LEB경량철골 청주130평 구조 2층 복층 H빔 복합시공현장
LEB 2층 복층 현장 설계개요 대지위치 : 충청북도 청주시 서원구 지역, 지구 : 자연녹지지역 용도 : 제2...
blog.naver.com

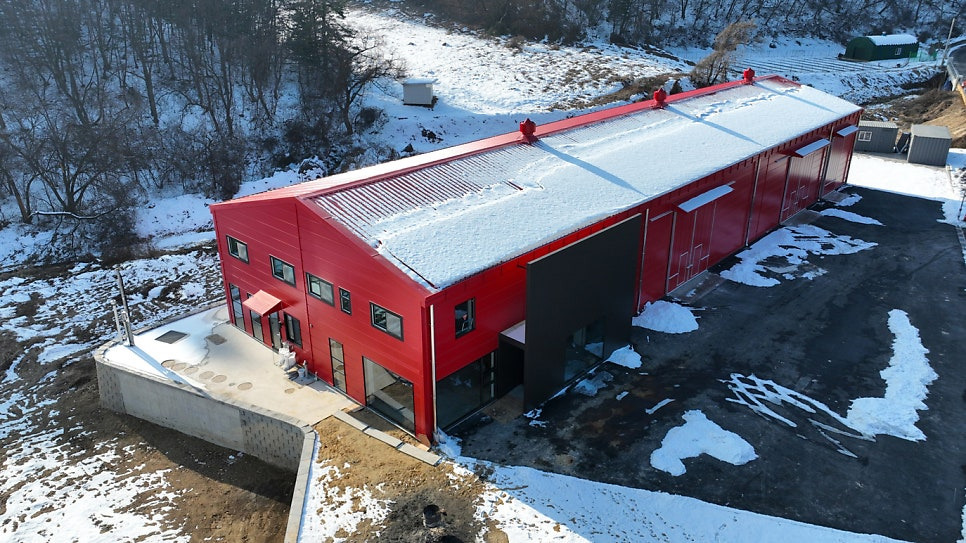

🔺 본엘이비가 함께한 또 다른 H빔 복합시공 현장입니다.

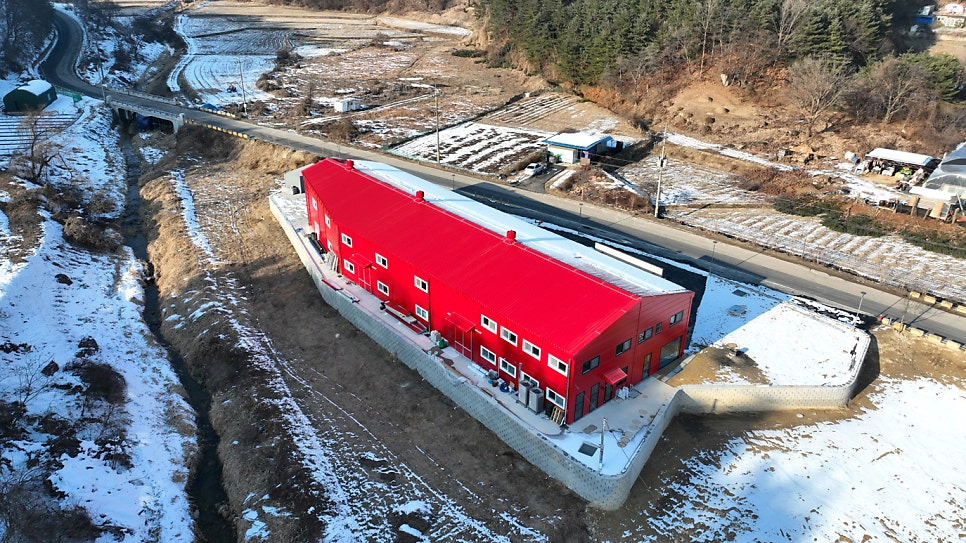

겨울철 촬영된 이 사진은 전체 외벽 및 지붕 시공이 완료된 직후의 모습입니다.
붉은 판넬과 하얀 눈이 대비되어 마감 상태가 선명하게 드러나는데요.
특히, 지붕은 자연 배수 흐름을 고려한 박공지붕 구조와 채광창, 환기 시스템이 정밀하게 반영되어 있습니다.

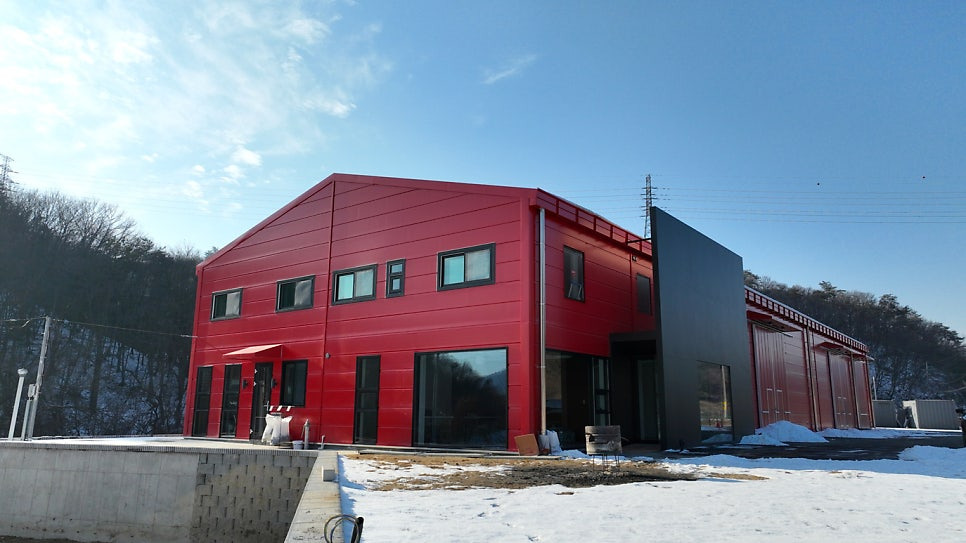

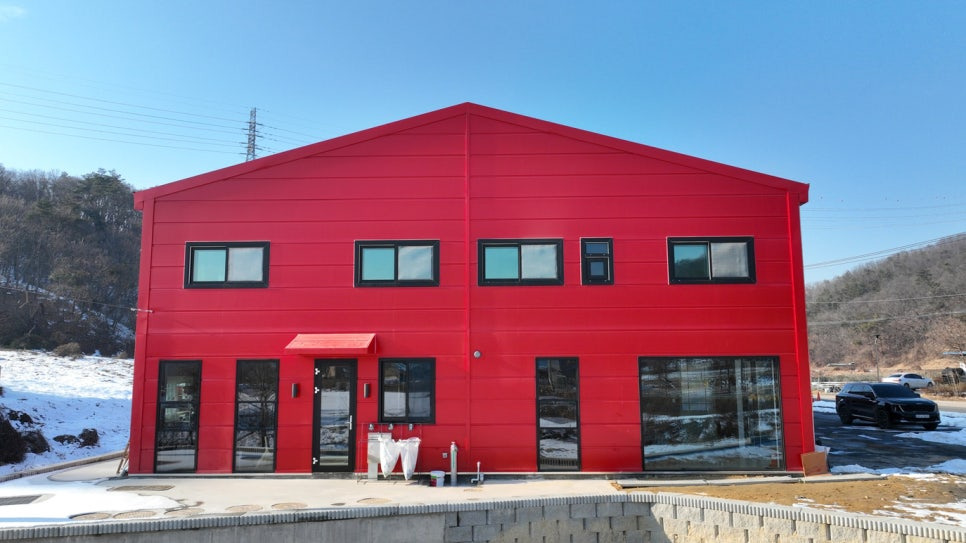

정면에서 바라본 공장 외관은 균형 잡힌 창호 배치와 입구 디자인이 조화를 이루고 있습니다.
창호와 문의 프레임은 블랙으로 마무리하여 한층 더 깔끔해보입니다.
이번 여주 250평 공장은 LEB 시스템의 경량성, 시공성, 그리고 H빔의 내하중 능력을 조합한 복합 구조로 지어졌습니다.
2층 구조가 필요한 건축물에서는 매우 효과적인 선택입니다.
이번 현장을 통해 향후 공장 신축을 고려하시는 분들께도 좋은 참고 사례가 될 것입니다.
다양한 시공 사례와 현장 데이터를 바탕으로 고객 여러분께 더 나은 선택지를 제안해드릴 예정입니다.
설계 상담부터 견적 문의까지, 언제든지 편하게 문의 주세요.
믿을 수 있는 시공, 합리적인 비용으로 시공하겠습니다.
